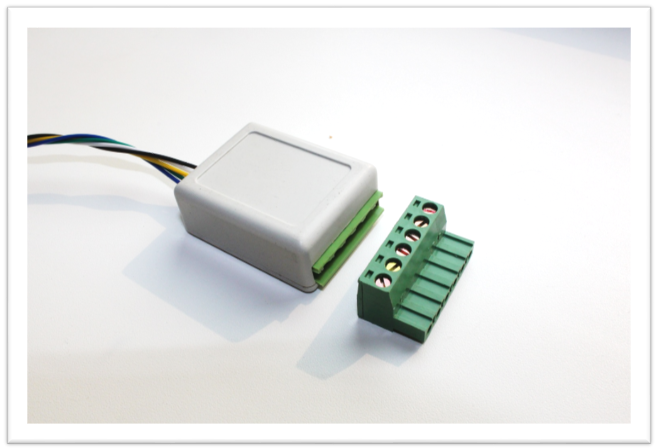

Модуль подключения прицепа

Модуль подключения прицепа

Слаботочное управление модуля от задних фар автомобиля позволяет подключиться даже на автомобилях с контролем целостности ламп. Опционально поддерживается плата расширения CAN для подключения к CAN-шине автмобиля. Встроенные силовые ключи обеспечивают бесшумную работу модуля, поканальную защиту от короткого замыкания и перегрузки по току. В случае короткого замыкания модуль отключит выходной канал, и возобновит его работу при устранении причины короткого замыкания.

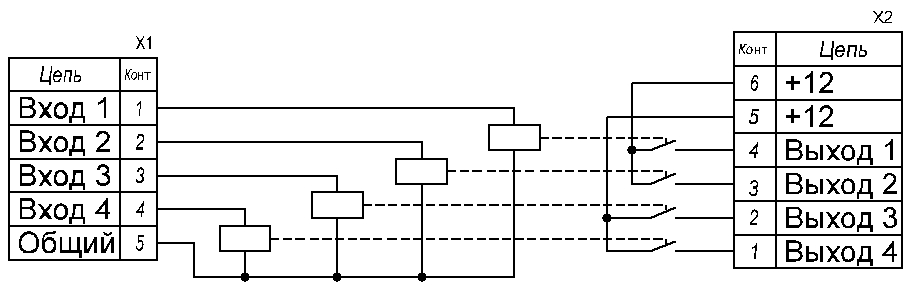

Схема подключения

Технические характеристики

Напряжение питания от 5 до 36 в

Ток потребления в выкл. состоянии 0,01 мА

Ток потребленя в вкл. состоянии 6 мА



Входное сопротивление 12 кОм

Напряжение включения 4,5 В



Защита от короткого замыкания, на каждый канал: 12А

Защитные диоды от токов самоиндукции

Защита от проподания +12 или общего провода

Максимальные номинальный ток ограничен термозащитой:

Ток на канал не менее 5А.

Общий ток на 4 канала не мение 10А.
